Moduli combinati ingressi e uscite

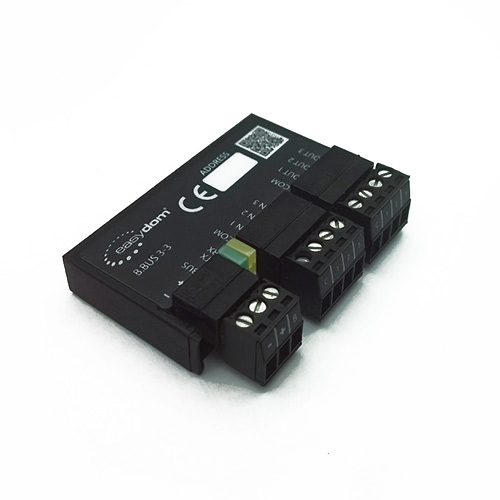

Serie Bridge Bus. Modulo con 3 ingressi e 3 uscite digitali
Questo prodotto è utilizzato per collegare fino a 3 pulsanti nelle scatole da incasso e attraverso le 3 uscite transistor si possono collegare direttamente spie e LED di segnalazione a 24 Volt (in corrente continua, max. 50 mA) o dei relè per comandare direttamente i carichi delle automazioni.
La loro piccola dimensione e la loro duttilità ne permette l’applicazione sia sui nuovi impianti che nelle ristrutturazioni.
Il modulo deve essere programmato tramite BUS, utilizzando l’interfaccia USB ed il Software Easydom Start.
- Protezione contro inversione polarità e corto circuiti
- Segnalazione trasmissione e ricezione BUS
- Posizionamento in scatole da incasso
- Morsetto connessione BUS estraibile
- Morsetti connessione ingressi e uscite estraibili
3 ingressi e 3 uscite OC, riferimento comune +24
Incasso 54 x 30 x 12 mm (L, H, W)
max 20 mA senza carico in uscita

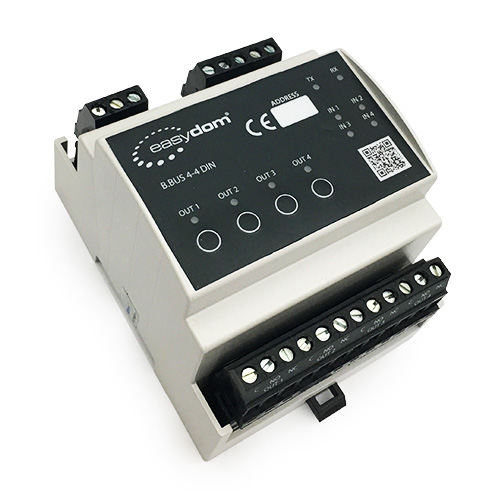

Serie Bridge Bus. Modulo con 4 ingressi riferimento comune A+24V e 4 uscite
Questo prodotto è stato realizzato per essere alloggiato nei quadri o cassette di derivazione provviste di guida DIN, ha 4 ingressi con led di segnalazione e 4 uscite relè con led di segnalazione. È studiato per comandare direttamente carichi elettrici quali lampade, motori elettrici, elettrodomestici elettrovalvole ecc.
Sulla parte frontale sono presenti 4 pulsanti per attivazioni di servizio delle relative uscite.
Una caratteristica importante di questo modulo sono le dimensioni, solo 4 moduli DIN.
I contatti delle uscite sono previste con contatto di scambio NA/NC e polo comune indipendente.
Il modulo deve essere programmato tramite BUS, utilizzando l'interfaccia USB ed il Software Easydom Start.
- Protezione contro inversione polarità e corto circuiti
- Segnalazione trasmissione e ricezione BUS
- Posizionamento in quadri o cassette compatibili con guida DIN
- Morsetto connessione BUS estraibile
- Morsetti connessione ingressi e uscite estraib
4 ingressi 4 Uscite di potenza al morsetto 12A NA/NC
4 Moduli guida DIN 73 x 97 x 63mm (L,H,W)
max 220 mA

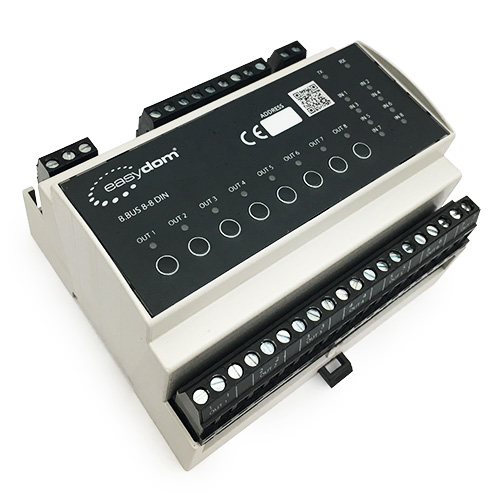

Serie Bridge Bus. Modulo in 8 in 8 out relè 16A da guida DIN
Questo prodotto è stato realizzato per essere alloggiato nei quadri o cassette di derivazione provviste di guida DIN, ha 8 ingressi con led di segnalazione e 8 uscite relè con led di segnalazione. È studiato per comandare direttamente carichi elettrici quali lampade, motori elettrici, elettrodomestici, elettrovalvole ecc.
Sulla parte frontale sono presenti 8 pulsanti per attivazioni di servizio delle relative uscite.
Una caratteristica importante di questo modulo sono le dimensioni, solo 6 moduli DIN.
I contatti delle uscite sono normalmente aperti senza polo comune.
Il modulo deve essere programmato tramite BUS, utilizzando l'interfaccia USB ed il Software Easydom Start.
- Protezione contro inversione polarità e corto circuiti
- Segnalazione trasmissione e ricezione BUS
- Posizionamento in quadri o cassette compatibili con guida DIN
- Morsetto connessione BUS estraibile
- Morsetti connessione ingressi e uscite estraibili
8 ingressi 8 uscite di potenza al morsetto 12A NA
6 Moduli guida DIN 106.5 x 97 x 63mm (L,H,W)
max 420 mA
